PLENSETTM
プレーンセットTM
含浸接着タイプ
プレーンセットTM 含浸接着タイプとは
プレーンセットTM 含浸接着タイプは、完全液状タイプの革新的な硬化システムを応用した一液性のエポキシ樹脂接着剤です。
・狭ギャップや微小量の塗布でも均一な硬化を実現するため、成分分離による硬化不良が発生せず、安定した接着が可能です。
80℃から120℃の温度範囲で加熱することにより、約30分から60分で完全に硬化します。この温度条件と硬化速度は、製造プロセスにおいて非常に柔軟で、多様な生産タクトタイムに対応できます。
・硬化物から発生するアウトガスが非常に少なく、高い低アウトガス性が要求される精密機械の組み立てに最適です。特にHDD部品など、アウトガスの影響を最小限に抑えたい用途において、その効果を発揮します。
・プレーンセットTM
含浸接着タイプは、常温でのポットライフ(可使時間)が非常に優れているため、長時間の作業や大量生産においても安定した吐出工程を維持できます。この特性により、高精度を求められる組み立て作業において、均一な品質を保つことができ、製品の信頼性向上に寄与します。
こんなことでお困りではありませんか?
部品組み立て後の隙間に流し込んで
接着、封止を行いたい
接着、封止を行いたい
case
01
狭い隙間へ流し込んだ際に
未硬化分離が発生する
未硬化分離が発生する
case
02
低い加熱温度で
含浸接着、封止を行いたい
含浸接着、封止を行いたい
case
03
それを解決するための製品はプレーンセットTM 含浸接着タイプ
10um以下の狭小部、隙間へ
微小量の塗布でも未硬化分離なく
接着、封止が可能になります。
微小量の塗布でも未硬化分離なく
接着、封止が可能になります。
特長
その1
独自の完全液状の
硬化システムを応用し、
低温硬化性を付与しています。
硬化システムを応用し、
低温硬化性を付与しています。
特長
その2
流し込みやすい粘度の低いものを
ラインナップしています。
ラインナップしています。
特長
その3
用途
・HDDスピンドルモーターの組み立て
・モーターマグネットの接着

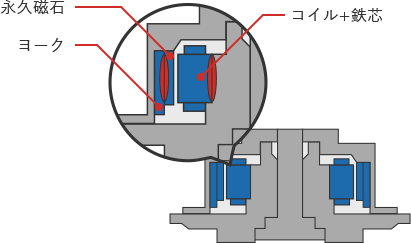

含浸接着タイプ適用例
HDDスピンドルモーターの接着

テスト
項目 | AE-403H | AE-740 | AE-770SF | 条件 | ||
---|---|---|---|---|---|---|
性 状 特 性 |
色調・外観 | 黒色粘稠液体 | 黒色粘稠液体 | 赤色粘稠液体 | 目視 | |
粘度 | 7Pa・s | 13Pa・s | 7Pa・s | E型粘度計、25℃、50rpm | ||
チキソ比 | 1.1 | 1.3 | 1.1 | E型粘度計、25℃、5rpm/50rpm | ||
ゲルタイム | 65秒/80℃ | 22秒/80℃ | 12秒/90℃ | ホットプレート | ||
標準硬化条件 | 80℃×30分 | 80℃×60分 | 90℃×60分 | 熱風循環式オーブン | ||
硬 化 物 特 性 |
引張りせん断接着強さ | 14N/㎟ | 18N/㎟ | 18N/㎟ | JIS K-6850(鋼板) | |
ガラス転移点 | 35℃ | 51℃ | 100℃ | TMA測定 | ||
熱膨張係数 | α1 | 71ppm | 94ppm | 70ppm | ||
α2 | 192ppm | 179ppm | 159ppm |
本資料中のデータは代表値であり、規格値ではありません。本試料の内容は予告なく変更することがあります。
