PLENSETTM
UV熱併用タイプ プレーンセットTM
プレーンセットTM UV熱併用タイプとは
プレーンセットTM
UV熱併用タイプは、従来のプレーンセットが持つ優れた低温硬化性に加えて、UV（紫外線）による仮固定機能を新たに付与した革新的なエポキシ樹脂接着剤です。このユニークな組み合わせにより、硬化前後の位置精度が極めて重要な場合や、アクティブアライメントを必要とするデバイスやモジュールの組み立てに最適です。
さらに、プレーンセットTM
UV熱併用タイプは、プレーンセットTM
可とう性タイプと同様の高い柔軟性を持ち合わせています。
この柔軟性により、耐衝撃性の向上や応力緩和が実現され、接合部の強度が増します。
フレキシブルな接合を提供することで、精密機器や電子部品の信頼性と耐久性を高めることができます。
こんなことでお困りではありませんか？
部品を事前に位置合わせしてから組み立てが必要
case
01
高度な位置精度が必要だが硬化前後で位置がずれてしまう
case
02
部品の耐熱性が低く、高い温度がかけられない
case
03
エンジニアリングプラスチック、金属等、異なる材料同士が、うまく接着できない。
case
04
それを解決する為の製品はこちらプレーンセットTM UV熱併用タイプ
UV硬化、熱硬化の併用が可能です。
特長
その1
UV未照射部は80℃という低温硬化が可能です。
特長
その2
硬化後にゴム状弾性体となる為、応力緩和、
衝撃・振動吸収に有効な柔軟性を付与します。
衝撃・振動吸収に有効な柔軟性を付与します。
特長
その3
用途
- ・アクティブアライメントなど位置合わせが必要な部品への接着
- ・異種材料、難接着素材との接着（LCP、PA9T等のエンジニアリングプラスチックス、金、ニッケル等の金属類）
- ・フレキシブル基板、ディスプレイなど柔軟性が要求される部品への接着、接合
様々なシーンでご活用いただけます

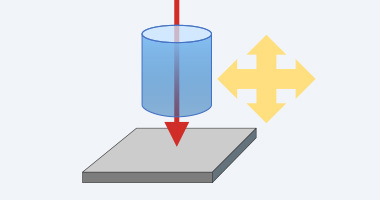

仮固定性、位置合わせ性
UV硬化による仮固定、位置合わせが可能です
応力緩和による耐落下衝撃性
硬化後にゴム状弾性体となる為、耐落下衝撃性に有効な柔軟性を付与します。
振動抑制、制振性
硬化後にゴム状弾性体となる為、応力緩和、衝撃・振動吸収に有効な柔軟性を付与します。

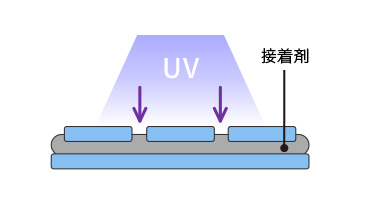

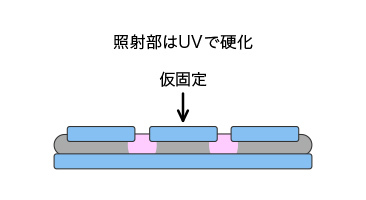

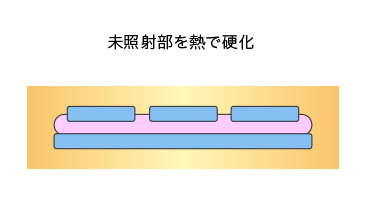

仮固定のイメージ
製品詳細

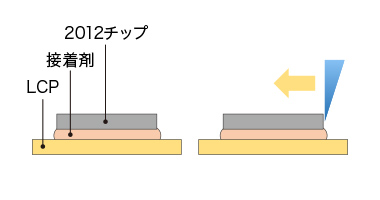

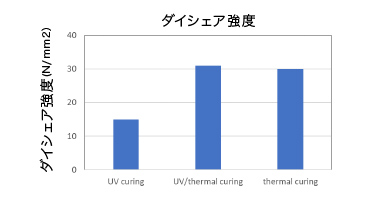

ダイシェア強度
特性表
| 項 目 | DC-412B | 条件 | |
|---|---|---|---|
| 性 状 特 性 | 色調･外観 | 黒色 粘稠液体 |
目視 |
| 粘度 | 4Pa・s | E型粘度計,25℃, 50rpm | |
| チキソ比 | 1.3 | E型粘度計,25℃, 5rpm/50rpm | |
| 標準硬化条件 | 3000mJ/㎠+ 80degC×30min |
UV-LEDランプ,365nm 熱風循環式ｵｰﾌﾞﾝ |
|
| 硬 化 物 特 性 | 引張りせん断接着強さ | 20N/㎟ | JIS K-6850(鋼板） |
| ガラス転移点 | 25degC | TMA | |
| CTE α1 | 76ppm | ||
| CTE α2 | 187ppm | ||
| ヤング率 | 400MPa | JIS K-7161 | |
| 破断点伸度 | 108% | ||
| 硬化収縮率 | 5.1% | 比重から算出 | |
お問い合わせの流れ
電話、フォームでの
お問い合わせ
お問い合わせ
お客様の課題、
要求特性などをお伺い
要求特性などをお伺い
評価サンプルの提案、送付
お客様でのご評価
ご評価結果のヒヤリング
既存品での対応が難しい場合
開発テーマ化のご相談、検討
